◆用途

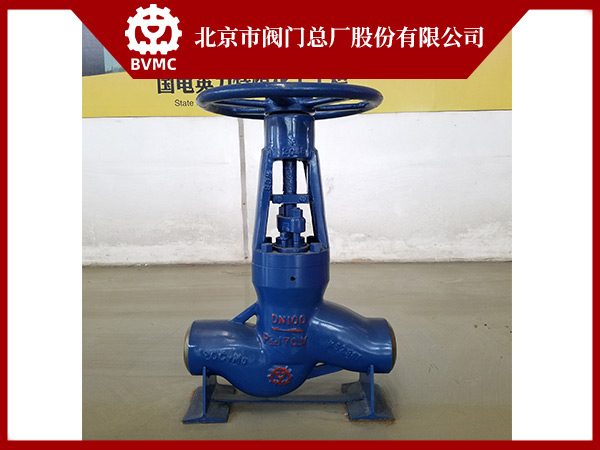

高溫高壓截止閥適用于火電廠、石油化工、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽等管道上，作用于切斷或接通介質。
◆特點
1、閥門中腔采用壓力自緊式密封結構，密封性能越好.
2、閥瓣和閥座的密封面采用司太立鈷基硬質臺盒噴焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好;
3、閥桿采用整體鍛造結構，經調質和表面氯化處理，有良好的抗腐蝕性和抗擦傷性.
4、閥蓋填料函深度臺理填料加緩蝕劑，密封可靠。
◆執行標準
? ? ?產品規范 | 設計規范 | 結構長度 | 焊接坡口 | 試驗與檢驗 | 壓力-溫度 |
| JB/T3595 | JB/T2766 | GB/T12224? JB/T3595 | JB/T3595 | JB/T3595 |
◆性能規范
| 產品型號 | 公稱壓力PN | 試驗壓力(MPa) | 工作壓力(MPa) | 工作溫度 | 適用介質 | |||
| 売體 | 密封 | P54 | P55 | P57 | ||||
| J6lH/Y-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸汽、油 |
| J61H/Y-200 | 20 | 30 | 22 | / | / | / | ||
| J6lH/Y-250 | 25 | 38 | 28 | / | / | / | ||
| J61y-320 | 32 | 48 | 36 | / | / | / | ||
| J61Y-P54/100V | / | 30 | 22 | 10 | / | / | ≤540 | 蒸汽 |
| J61Y-P54/140V | / | 38 | 28 | 14 | / | / | ||
| J61Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
| J61Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤555 | |
| J61Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
| J61Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
| J61Y-P57/100V | / | 48 | 36 | ! | / | 10 | ≤570 | |
| J61Y-P57/140V | / | 55 | 40 | ! | / | 14 | ||
| J61Y-P57/170V | / | 60 | 44 | ! | / | 17 | ||
◆主要零件材料
| 零件名稱 | J61H 型/J961H 型 | J61Y 型/J961Y 型 | J61Y-P54/J961Y-P54型 | J61Y-P55/J961Y-P55型 | J61Y-P57、/J961Y-P57型 |
| 閥體 | 25、WCB | 25、WCB | 12Cr1MoV、WC6 | 12Cr1MoV、WC6 | 12Cr1MoV、WC9 |
| 閥蓋 | 25、WCB | 25、WCB | 12Cr1MoV、WC6 | 12Cr1MoV、 WC6 | 12Cr1MoV、WC9 |
| 閥桿 | 絡不繡鋼 鉻鉬鋼 | 20Cr1Mo1VA、38Cr1MoAIA | |||
| 閥辧 | 鉻不銹鋼 | 25 | ? | 12Cr1MoV | ? |
| 密封面 | 硬質合金 | ||||
| 填料 | 柔性石墨 | ||||
| 閥桿螺母 | 鋁青鋼 | ||||
| 手輪 | 可鍛鑄鐵 | ||||
| 緊固件 | 絡鑰鋼? 優質碳鋼? | ||||
◆主要外形連接尺寸
| DN(mm) | L | D1 | D2 | D3 | a | H | D0 | WT(kg) |
| J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V | ||||||||
| 10 | 120 | 12 | 25 | / | 37.5° | 185 | 140 | 2.8 |
| 15 | 150 | 17 | 36 | / | 37.5° | 247 | 200 | 7.5 |
| 20 | 135 170 | 22 | 42 | / | 37.5° | 248 | 200 | 9 |
| 25 | 135 170 | 26 | 42 | / | 37.5° | 248 | 240 | 9.5 |
| 32 | 170 180 | 31 | 44 | / | 37.5° | 248.5 | 280 | 15 |
| 40 | 230 | 38 | 60 | / | 37.5° | 440 | 280 | 23 |
| 50(1) | 250 | 50 | 82 | / | 32° | 450 | 320 | 60 |
| 50(2) | 320 350 | 50 | 82 | / | 32° | 450 | 320 | 64 |
| 65 | 370 260 | 69 | 100 | 110 | 32° | 669 | 400 | 74 |
| 80 | 400 430 470 | 84 | 108 | 130 | 32° | 669 | 450 | 112.5 |
| 100 | 455 560 | 107 | 144 | 165 | 32° | 755 | 500 | 178.5 |
| J61Y-P54/100V、 P54/100V、P55/170V、J61Y-P57/100V、P57/140V、P57/170V | ||||||||
| 10 | 120 | 12 | 28 | / | 37.5° | 189 | 140 | 3 |
| 15 | 150 | 17 | 40 | / | 37.5° | 250 | 200 | 9 |
| 20 | 135 170 | 22 | 46 | / | 37.5° | 252 | 200 | 11 |
| 25 | 135 170 | 26 | 46 | / | 37.5° | 254 | 240 | 13 |
| 32 | 170 180 | 31 | 49 | / | 37.5° | 254 | 280 | 17 |
| 40 | 230 | 38 | 60 | / | 37.5° | 440 | 280 | 23 |
| 50 ⑴ | 250 | 50 | 90 | / | 32° | 453 | 320 | 68 |
| 50 ⑵ | 320 350 | 50 | 90 | / | 32° | 455 | 320 | 72 |
| 65 | 370 260 | 69 | 104 | 110 | 32° | 630 | 400 | 83 |
| 80 | 400 430 470 | 84 | 110 | 140 | 32° | 672 | 450 | 118 |
| 100 | 455 560 | 107 | 148 | 170 | 32° | 761 | 500 | 185 |
