國標、美標鍛鋼法蘭截止閥

產品概述

1

產品特點

◆應用規范

1、設計制造：ASME/ANSI B16.34; AP1 602;JB/T7746

2、結構長度：ASME/ANSI B16.10; JB/T96-95;GB/T12221

3、涪蘭端尺寸：ASME/ANSIB16.5：JB/T82.1—82.4-94

4、結構特征,P.SOS8Y-縮徑(F.P)

5、主體材料：A105; LF2; F5; F11; F22; F304;

F316; F304L; F316L

6、使用溫度：碳鋼(≤425℃);合金鋼(≤570℃);奧氏體

不銹鋼(按不同介質而定)

6、閥門檢驗和試驗：AP1598; GB/T13927

產品材料表

產品參數

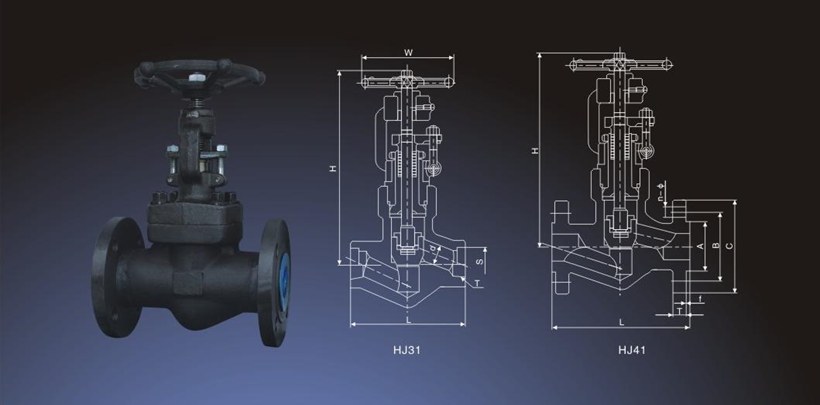

?主要外形連接尺寸 (Class2500LB PN 42.0 MPa)

NPS(in)

DN(mm)

L

H?

W

P

A

B

C

T

f

n-Φ

WT(kg)

1/2

15

264

333

180

42.9

65.1

89.0

133

30.5

6.4

4-23

18.0

3/4

20

273

333

180

50.8

73.0

95.2

140

32.0

6.4

4-23

20.5

1

25?

308

333

180

60.3

82.5

107.9

159

35.0

6.4

4-26

23.0

11/4

32

352.2

383

200

72.2

101.6

130.2

184

38.5

7.93

4-29

42.6

11/2

40

387.2

420

200

82.6

114.0

146.0

203

44.5

7.93

4-32

45.0

2?

50?

454.2

524

300

101.6

133.0

171.4

235

51.0

7.93

8-29

60.5
