產品采用標準

結構形式單偏心/雙偏心/三偏心/變偏心
設計依據GBAPI
驅動方式手動、蝸輪蝸桿傳動、氣動、電動
設計標準GB/T 12238API609、MSS.Sp-68
結構長度GB/T 12221ASME Bl6.10、API609、 MSS.Sp-68
連接法蘭口JB/T 79、JB/T 82、 BG/T 9115 GB/T9113ASME Bl6.5、ASME Bl6.47
試驗和檢驗GB/T13927 JB/T 9092AP1598

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。

雙偏心主要零件材料

序號零件名稱材質序號零件名稱材質
1閥體WCB CF8 CF8M CF8C CF3 CF3M5填料柔性石墨
2閥桿l2Cr13、 20Cr13 、 06Cr18Ni9Ti6填料壓蓋WCB、CF8、 CF8M
06Cr18Ni12Mo2Ti
3蝶板組合件WCB+F4、WCB+不銹鋼復合件、7支架WCB、CF8、 CF8M、CF3、 CF3M
WCB+F6、CF8、CF8M
4填料墊20Cr138蝸輪蝸桿裝置?

注：美標相應材質不一一列舉

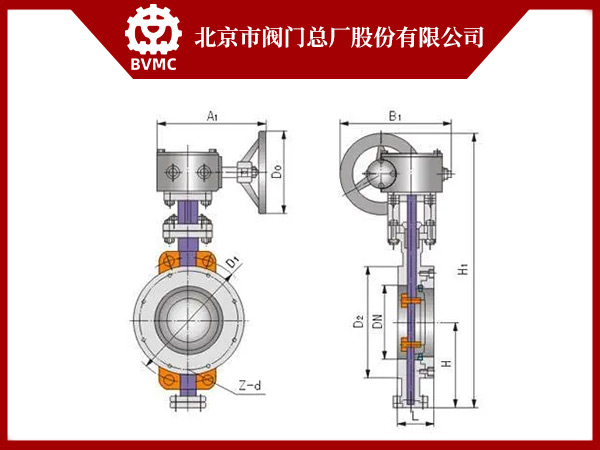

主要外形尺寸

型號：D4(6)2(3、4、5)F(X、H、W、Y)

PNDN尺寸 (mm)PNDN尺寸 (mm)
L1L11L2HoHBL1L11L2HoHB
1.040106140331552081802.54010614033155208180
50108150431602252005010815043160225200
65112170461752502306511217046175265230
80114180491902602508011418049190275250
1001271905619529527010012719056205310270
1251402006421533030012514020064220347300
1501402107022535635015014021070235374350
1.6401061403315520818044010614033155208180
50108150431602252005010815043160225200
65112170461752502306511217046175265230
80114180491902602508011418049190275270
1001271905619529527010012719056205310300
1251402006421533030012514020064220347350
1501402107022535635015014021070235374380

聲明：本文中所有文字、數據、圖片均只適用于參考，閥門的性能參數、結構尺寸參數、價格等詳情，請聯系我們
