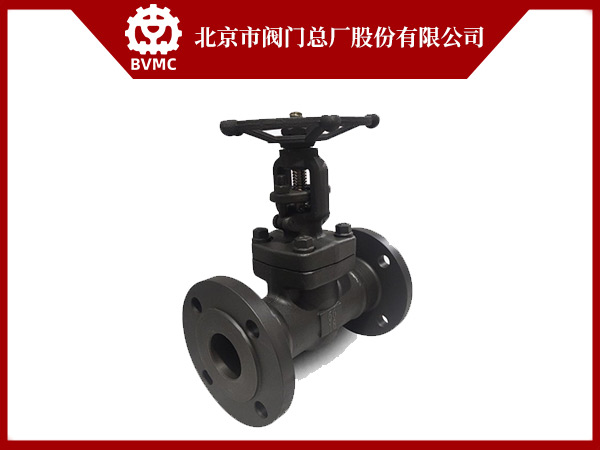

國標鍛鋼法蘭閘閥

產品概述

1

產品特點

◆應用規范

1、設計制造：JB/T7746

2、連接端尺寸JB/T97; GB/T12221

3、法蘭端尺寸JB/T82.1—B2.4

4、結構特征：BB或W.B.OS&Y一縮徑(R.P)

5、主體材料：A105;LF2;F5; F11;F22; F304; F304L;

F316; F316L

6、閥門檢驗和試驗：GB/T13927; JB/T9092

產品材料表

產品參數

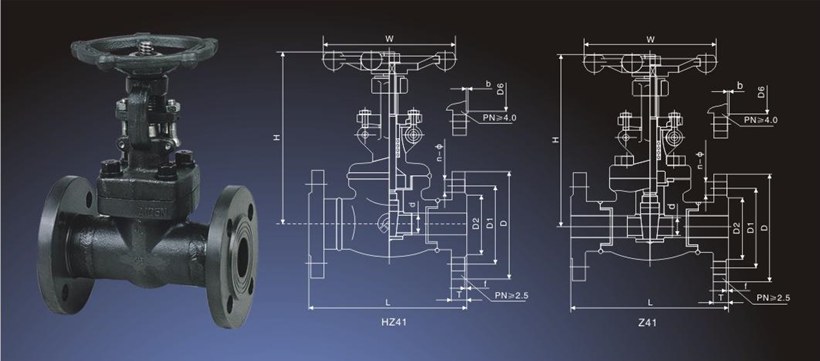

◆主要外形連接尺寸

公稱壓力

DN(mm)

15

20

25

32

40

50

65

1.6

d

10

12.7

19.1

24

31.8

38.1

50.8

2.5

4.0

6.4

10.0

1.6

L

130

150

160

180

200

250

265

2.5

4.0

6.4

170

190

210

230

240

250

280

10.0

1.6

H(開啟） H(open)

162

162

211

238

257

282

357

2.5

4.0

6.4

10.0

1.6

W

100

100

125

125

160

180

200

2.5

4.0

6.4

10.0

1.6

WT?(kg)

2.8

3.2

4.9

5.6

9.8

12.8

23.0

2.5

3.0

3.5

5.5

6.8

10.4

14.4

24.5

4.0

3.6

4.9

7.0

9.4

13.3

18.2

26.2

6.4

3.8

5.3

7.9

10.0

13.8

18.6

27.7

10.0

4.2

5.8

8.8

12.1

15.6

19.5

32.0
